Squid(Proxyサーバ)の冗長化

ここでは、AWSで提供しているElastic Load Balancer(以降、ELB)のうちNetwork Load Balancer(以降、NLB)を利用したProxyサーバの冗長化を行います。

1. ターゲットグループの作成
2. NLBの作成
3. 接続確認

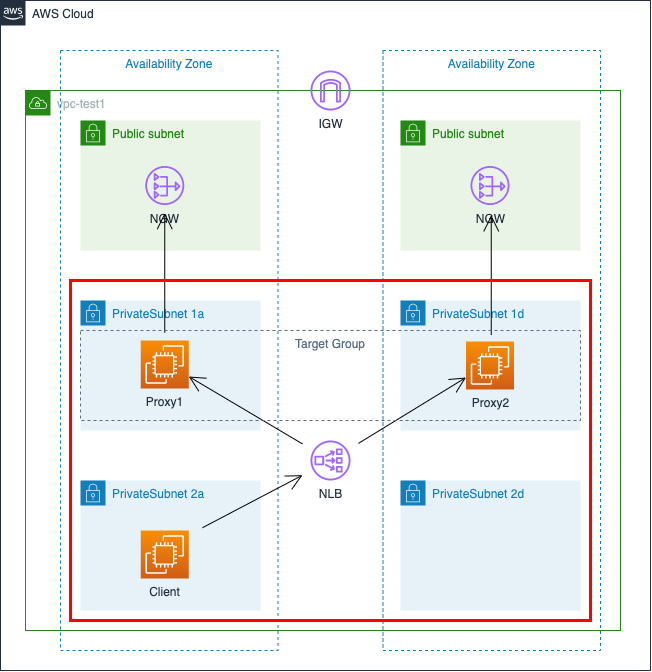

構成図を再掲します。NLBとTaget Group と書かれたコンポーネントが構築対象となります。

1.ターゲットグループの作成

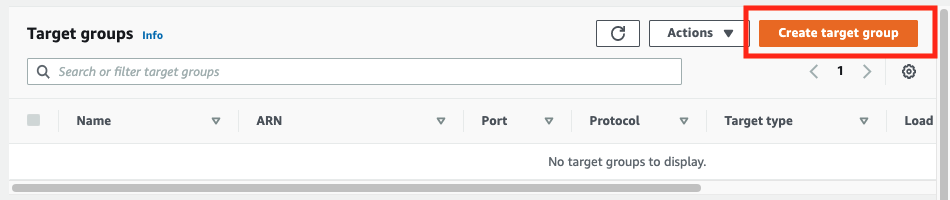

1.1 まずは、ターゲットグループを作成します。これは、NLBが受けたリクエストを転送する先となります。今回は、2台で冗長構成をとる想定のたため、この2台(Proxy1, Proxy2)をターゲットグループに登録していきます。EC2のページに移り、左の一覧から ターゲットグループ を選択してください。そこから、Create target groupを選択します。

選択後、各項目に対して下記設定をし、Nextを選択します。

要素	説明	設定値
Choose a target type	NLBが振り分ける先の指定方法(IPなども可能)	Instances
Taget group name	ターゲットグループの名称	ProxyServerGroup
Protocol:port	ターゲットがListenするポート	TCP:3128
VPC	登録したいインスタンスがあるVPC	プロキシを構築するVPC
Health check protocol	HealthCheckに利用されるプロトコル	TCP

参考：Network Load Balancers のターゲットグループ

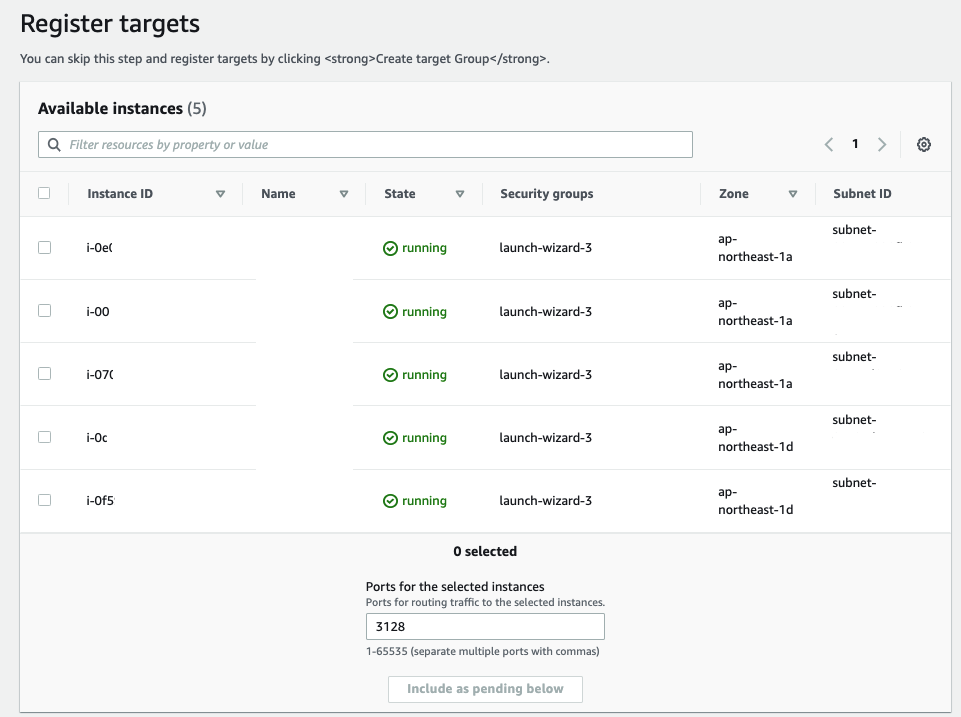

1.2 次に、このターゲットグループに登録するインスタンスを選択します。登録するインスタンスのチェックボックスにチェックを入れ、Ports for the selected instance を 3128 とします。ここで指定したポートに振り分けていきます。

一つ前に設定した Protocal:Portはデフォルトとして設定され、ここで設定したものはその設定を上書きすることができます。実際、同じポート指定で問題ないのですが、ターゲットが複数いて異なるポートで受けたいときは別のポートを指定して登録します。Include as pending below を選択することでターゲットグループへのインスタンスの登録が完了します。最後に Create target group を押して完了です。

これで、NLBに登録するターゲットグループが作成できたので、次に、NLBを作成します。

2 NLBの作成

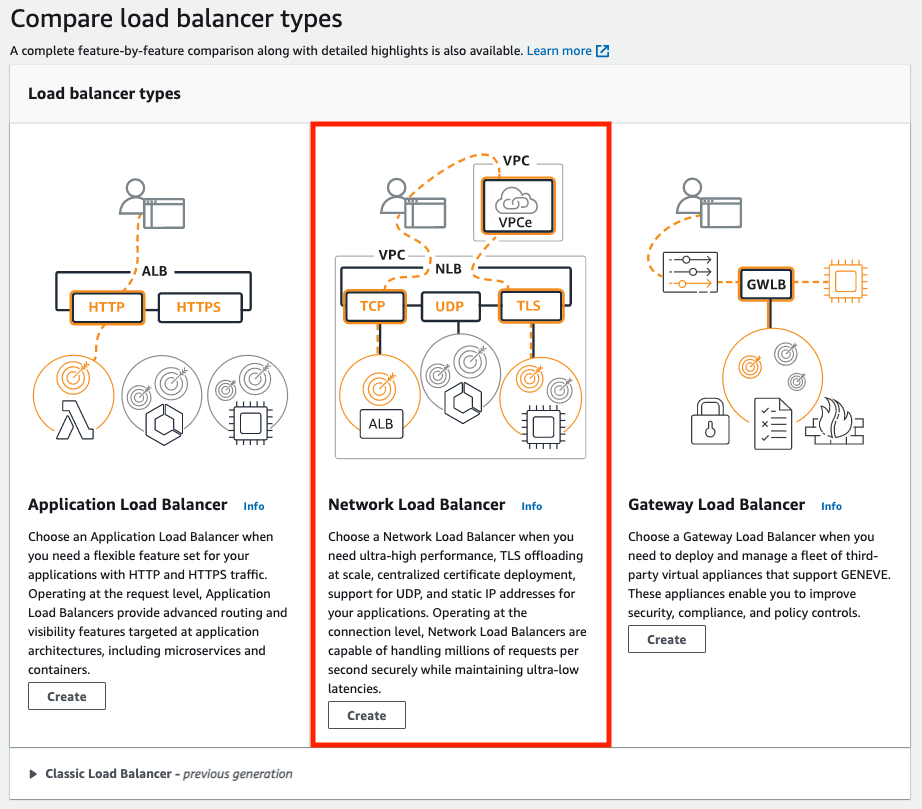

EC2のページに移り、左の一覧から ロードバランサ を選択してください。そこから、ロードバランサの作成 を選択します。そして、 Network Load Balancerの作成 を選択します。

要素	説明	設定値
Load balancer name	作成するロードバランサの名称	ProxyLB
Scheme	NLBが内部/外部向けのどちらで利用するか	Internal
IP address type	対応するIPのバージョン	IPv4
VPC	振り分け先のVPC	プロキシを構築するVPC
Mapping	振り分け先のサブネット	ProxyサーバがいるAZ/Subnetを選択(構成図上のPrivateSubnet1a,1d)
Listener(Protocol:Port)	NLBがListenするプロトコルとポート	TCP:3128
Default action	ターゲットグループの指定	ProxyServerGroup

上記設定後、 Create load balancer を選択。これで、NLBの下に構築したSquidサーバが2つぶら下がっている状態となります。

3 接続確認

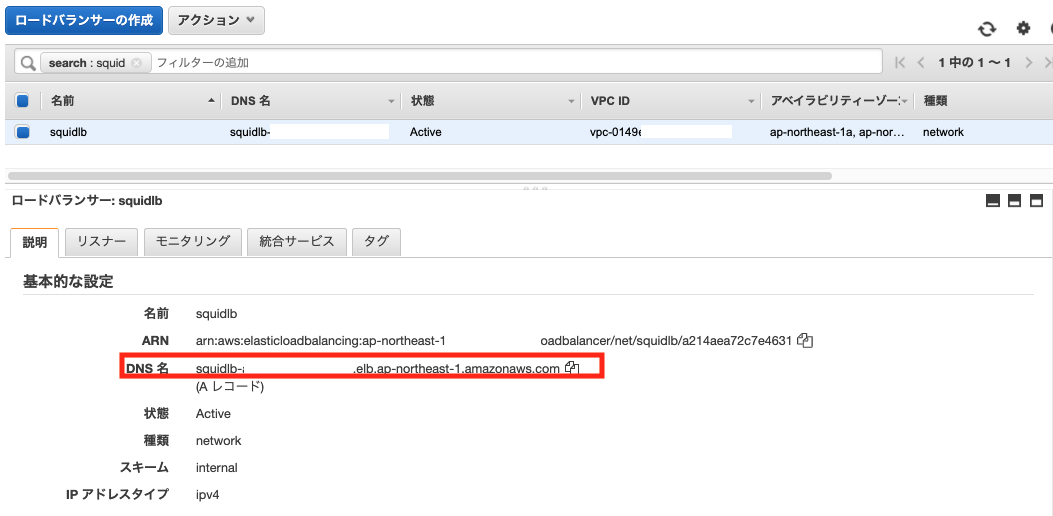

EC2でクライアントとなるインスタンスを構築し、Proxyが利用できているかを確認します。まずは、作成したNLBのDNS名を確認します。作成したNLBを選択し、説明タブから「DNS名」と書かれている情報をコピーします。

クライアントとなるインスタンスにログインし下記コマンドを実行します。(宛先はYahooにしておりますが、ここは適宜変更してください)

curl -x squidlb-xxxxxxxxxxxxxxxx.elb.ap-northeast-1.amazonaws.com:3128 -L https://www.yahoo.co.jp

レスポンスを確認し、Curl先の情報が取得できていたら成功です。あとは、片方停止して実行したり、ログを確認して冗長化されているかのテストを実施して完了となります。
